Controladores y cables LED: los accesorios esenciales para sistemas de iluminación inteligentes

En el mundo de la iluminación LED profesional, ya sean fachadas arquitectónicas, producciones escénicas dinámicas o instalaciones artísticas inmersivas, la verdadera magia reside no solo en las luminarias mismas, sino también en el poderoso ecosistema que las controla y conecta.Controladores LED robustos y cableado confiableson esenciales para lograr una sincronización precisa, una transmisión de datos estable y una distribución de energía perfecta. Todo esto lo respalda el héroe de cualquier sistema de iluminación que a menudo se pasa por alto: unfuente de alimentación confiableque garantiza un rendimiento consistente e impecable.
Esta guía presenta una amplia gama de accesorios de nivel profesional diseñados para mejorar incluso sus proyectos más ambiciosos. La línea de controladores incluyeRed de arte,tarjeta SD independiente,modo híbrido, ymodelos RDM inteligentes, ofreciendo un control preciso sobre ambosProtocolos SPI y DMX512y escalar sin esfuerzo desde configuraciones simples hasta redes amplias y sincronizadas. Como complemento, se encuentran soluciones de cableado estructurado diseñadas para un flujo de datos confiable y una entrega de energía flexible, incluidos enlaces primarios, conexiones multipunto y opciones de inyección de energía. Todos los componentes funcionan con tecnología líder en la industria.Fuentes de alimentación MEAN WELL, elegidos por su excepcional fiabilidad y eficiencia.
Juntos, estos controladores, sistemas de cableado y soluciones de energía forman un ecosistema cohesivo que garantiza confiabilidad, escalabilidad y un rendimiento excepcional para iluminación arquitectónica, producciones escénicas o cualquier proyecto que exija control y conectividad de nivel profesional.

Control de precisión: un controlador para cada escenario

Nuestra línea de controladores, el cerebro de cualquier sistema de iluminación, garantiza que tenga la herramienta perfecta para el trabajo, desde configuraciones independientes simples hasta entornos complejos en red.

1. Serie de controladores LED Art-Net a DMX

Diseñada para iluminación profesional de escenarios, arquitectura y entretenimiento, esta serie incluye1 puerto,2 puertos,8 puertos, y16 puertosmodelos.

Cada uno apoyaInterfaces XLR hembra de 3 o 5 pines, completamentecompatible con software Art-Net como Madrix, MadMapper y Resolume
Con una capacidad máxima de170 píxeles por puerto (512 canales DMX), brindan datos de iluminación precisos y permiten cualquier efecto visual en tiempo real que necesite
Operando enCA 100-240 V, 50-60Hz
El uso de cables CAT5/6 estándar permite la conexión en cascada entre controladores

El4 puertosversiónCuenta con fuentes de alimentación integradas de 700 W., eliminando la necesidad de controladores de alimentación externos para sus dispositivos, y viene equipado conInterfaces XLR hembra de 5 pinespara conectividad directa y de calidad profesional.

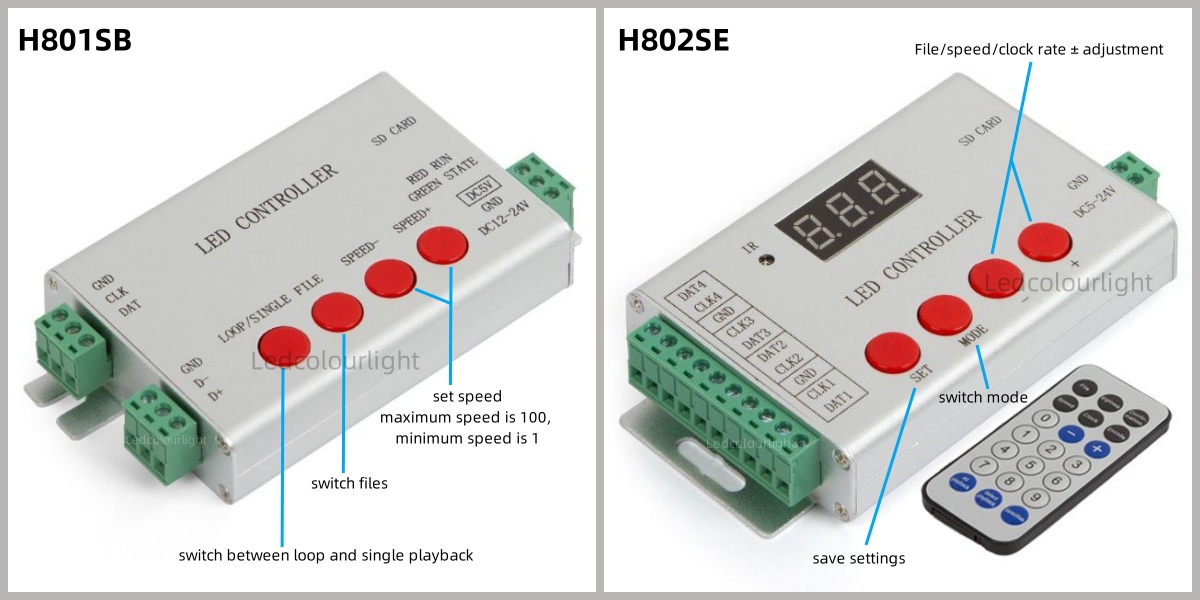

2. Controladores de tarjetas SD independientes

Sencillo y eficiente, perfecto para pantallas fijas preprogramadas sin una computadora dedicada. El H801SB (1 puerto) y H802SE (4 puertos) ofrecen una flexibilidad increíble, controlando chips SPI y DMX512.

H801SB:Controla hasta2.048 píxeles;voltaje dual (DC5V o DC12–24V);use los botones para cambiar archivos, ajuste la velocidad de reproducción y configure el modo de reproducción para reproducir todos los archivos o solo archivos específicos; Permite la sincronización de múltiples unidades a través de líneas de señal diferencial.
H802SE:Controla hasta6.144 píxeles; Voltaje de funcionamiento CC 5 - 24 V; utilizar elmando a distancia o cuatro botonespara cambiar archivos, ajustar el brillo, configurar la frecuencia del reloj y la velocidad de reproducción; Ideal para proyectos LED pequeños y medianos.

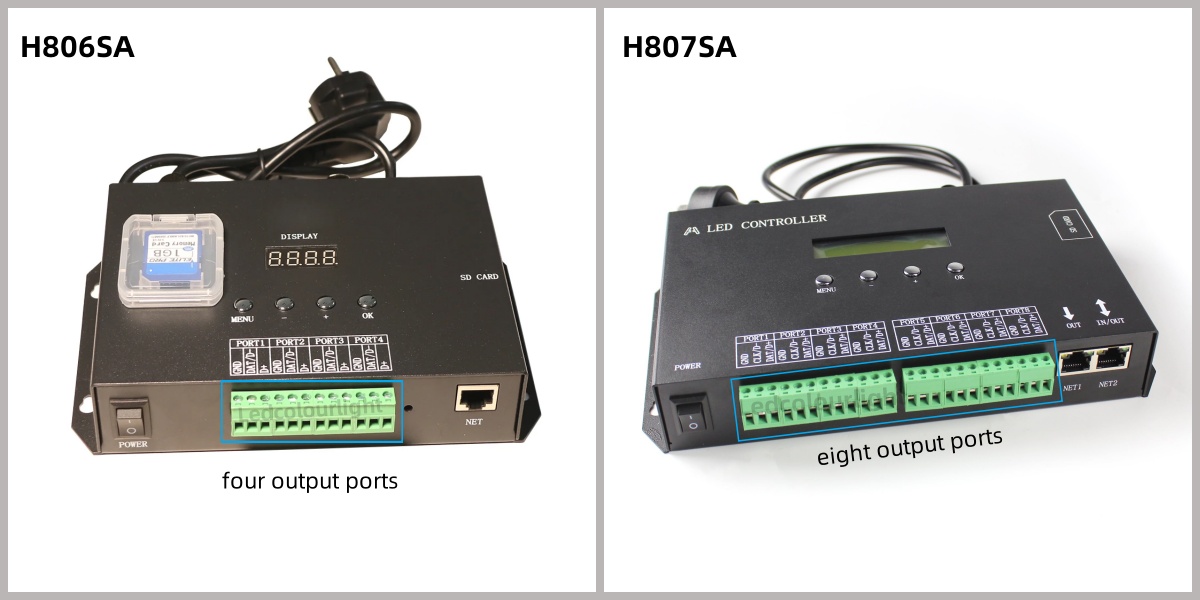

3. Controladores LED híbridos en línea y fuera de línea

H806SA de Ledcolorlight (4 puertos) y H807SA (8 puertos) controladorescombine la funcionalidad en línea y fuera de línea (modo de tarjeta SD), admitiendo el protocolo Art-Net, chips SPI/DMX512 y sincronización de múltiples controladores.

Circuitos integrados compatibles: DMX512、APA102、APA102-65536、WS2801、WS2811、WS2812、WS2813、WS2815、TM1812、TM1809、TM1804、TM1923、TM1934、TM 1925D、TM1926D、TM1803、TM1814、TM1913、TM1914、TM1926、UCSUCS1903、UCS1909、UCS1912、UCS2903、UCS2909、UCS2912、 UCS8904、UCS5603、SK9816、SK6812、SM16716、SM16703、SM16709、SM16712、SM16704、LPD6803、LPD8806、LPD1882、LPD188 9、LPD1883、INK1003、APA104、P943、LC8812、GW6205、QED3110、D9866E、D9866B、D9865C、D9865E、D9865F、D9864B、D9864C y así sucesivamente.

❖ H806SA: 4 puertos (hasta 4096 píxeles)

Operación independiente o en línea
Soporta hasta4.096 píxelesal otro lado decuatro salidaspuertos
Se pueden sincronizar varios controladores simplemente encendiéndolos juntos mediante sincronización de alimentación de CA
Compatible con consolas DMX
Voltaje de funcionamiento: CA 100–240 V
Ideal para instalaciones de mediana escala que requieren cableado simple y sincronización basada en energía.

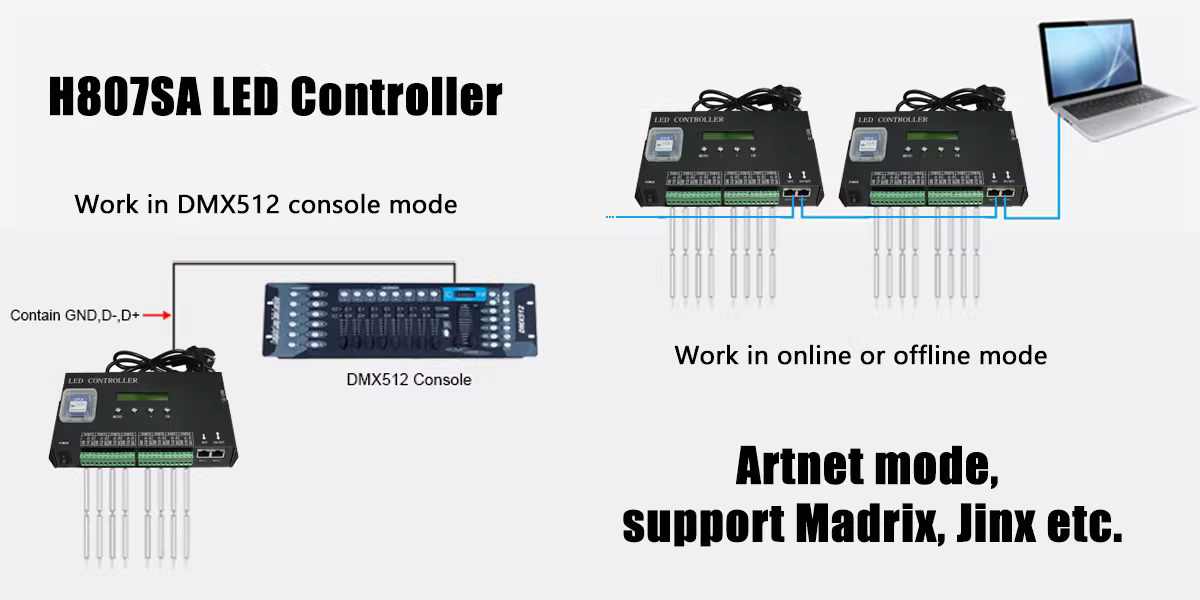

❖ H807SA: 8 puertos (hasta 8192 píxeles)

Modo de operación independiente o en línea
Soporta hasta8.192 píxelesal otro lado deocho salidaspuertos
Sincroniza múltiples controladores a través de una red de área local (LAN)
Compatible con consolas DMX
Voltaje de funcionamiento: CA 100–240 V
Equipado con cuatro botones de control y una pantalla LCD para un funcionamiento fácil e intuitivo
Diseñado para instalaciones más grandes que requieren sincronización a nivel de red y mayor capacidad de píxeles

Hybrid online and offline led controllers

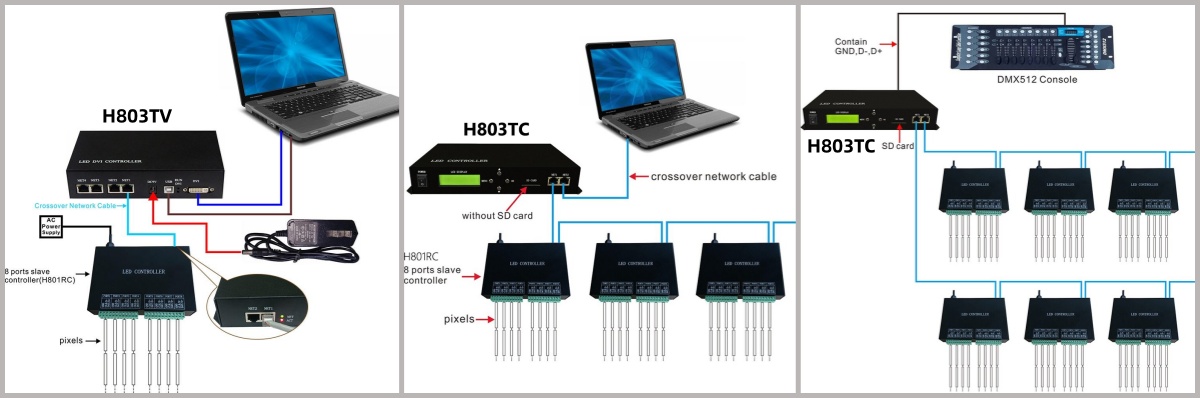

4. Sistemas de control maestro-esclavo

Para proyectos LED a gran escala, los controladores maestros H803TV, H803TC y H805TC ofrecen gestión de red avanzada.

❖ H803TV: admite 400.000 píxeles

Un controlador maestro en líneaque emite datos a través de DVI / HDMI
Cuatro puertos de red admiten hasta400.000 píxelesen total
Admite modo de extensión de monitor dual, modo de extensión de monitor múltiple y modo de duplicación
Compatible con las siguientes resoluciones: 1024×768, 1280×720, 1280×960, 1280×1024, 1360×765, 1360×1020, 1600×900, 1600×1200
Utiliza un USB de ejecución automática para la transmisión y el control de datos, compatible con sistemas operativos de 32 y 64 bits.
Equipado con un adaptador DC9V 1A para entrada de voltaje.

❖ H803TC: gestiona 170.000 píxeles por maestro

Admite múltiples modos de control, incluidosControl por PC (modo en línea),Reproducción de tarjeta SD (modo fuera de línea), yOperación de consola DMX
Puede conducir hasta170.000 píxeles, y sus dos puertos pueden controlar hasta 255 controladores esclavos
La transmisión de datos se basa en el protocolo Ethernet, lo que garantiza una comunicación estable y eficiente.
Los archivos, los modos de reproducción, la velocidad y el brillo se pueden ajustar usando cuatro botones o mediante software para PC
La tarjeta SD soporta formatos FAT32 y FAT16, con una capacidad máxima de 64 GB, y puede almacenar hasta 64 archivos DAT
Voltaje de entrada CA 110 ~ 220 V

❖ H805TC: alcanza un máximo de 150 000 píxeles

Un controlador maestro de sincronización que opera enmodo fuera de línea, leyendo datos directamente desde una tarjeta SD para controlar múltiples controladores esclavos.
ofrececinco modos de reproducción: reproducir un solo archivo, reproducción programada semanalmente, reproducción basada en fechas, reproducción del calendario lunar y reproducción basada en horarios
La hora actual se puede configurar directamente en el controlador para una programación precisa.
Dos puertos de salida admiten hasta 255 controladores esclavos y puedenconduce hasta 150.000 píxelesen total.
H805TC se puede conectar a una consola DMX, ocupando 3 canales DMX, lo que le permite cambiar archivos, ajustar la velocidad de reproducción y controlar el brillo a través de la consola.

cada lataemparejar con subcontroladores H802RA / H801RCpara instalaciones distribuidas.

led master controllers and sub controllers

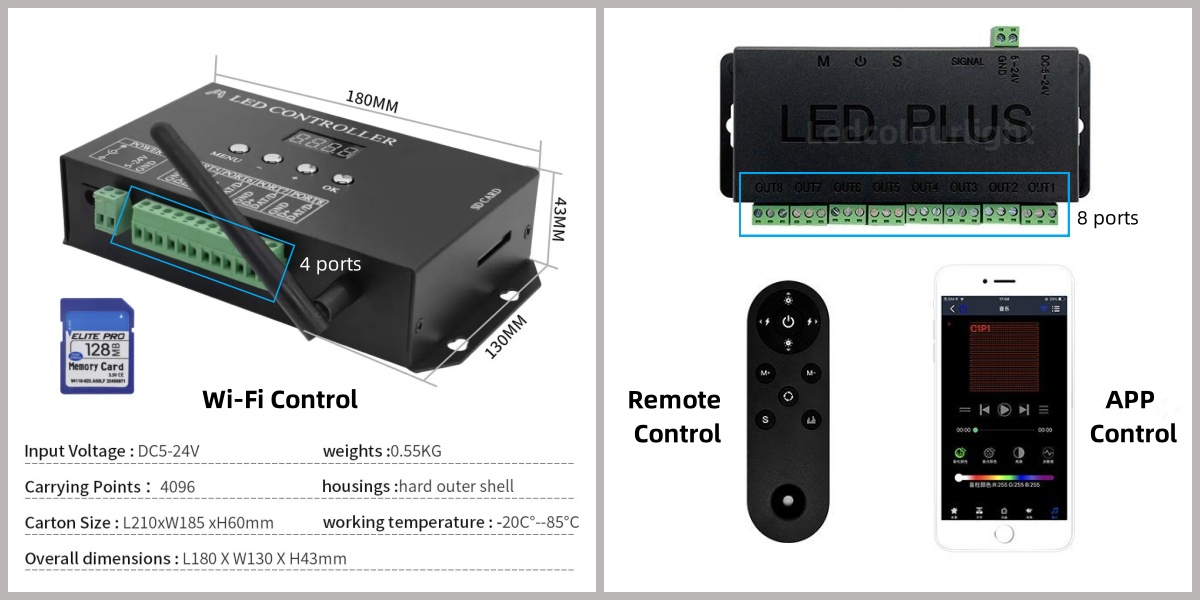

5. Controladores LED DMX inalámbricos y Wi-Fi

Nuestras soluciones inalámbricas incluyen:

❖Controlador Wi-Fi (4 puertos)

Un controlador habilitado para Wi-Fi con cuatro puertos de salida, que admite hasta4.096 píxeles. Opera sobre unEntrada CC de 5 a 24 V. Se puede controlar a través de una aplicación móvil de Android, a través de navegadores web en varios sistemas operativos y admite la sincronización inalámbrica entre múltiples controladores. También se puede utilizar para el control inalámbrico de consola DMX; permite el control de aplicaciones móviles, cambio de archivos y ajuste de brillo/velocidad. La distancia de comunicación entre las unidades H807SB, así como entre un H807SB y un teléfono móvil, supera60 metrosen ambientes abiertos y sin obstáculos. La distancia de comunicación entre el control remoto Bluetooth y el H807SB es más de30 metrosbajo las mismas condiciones abiertas y sin obstáculos.

❖Controlador LED Wi-Fi DMX (8 puertos)

Maneja estándar8×300 píxeles, soporta ambosWi-Fi y Bluetooth, compatible con Android e iOS. Trabajando bajo DC5V~24V. Se puede utilizar con un control remoto para seleccionar el modo de reproducción y ajustar la velocidad/brillo.
Estos controladores inteligentes permiten la sincronización de múltiples dispositivos y la configuración remota, ideales para proyectos modernos de iluminación inteligente.

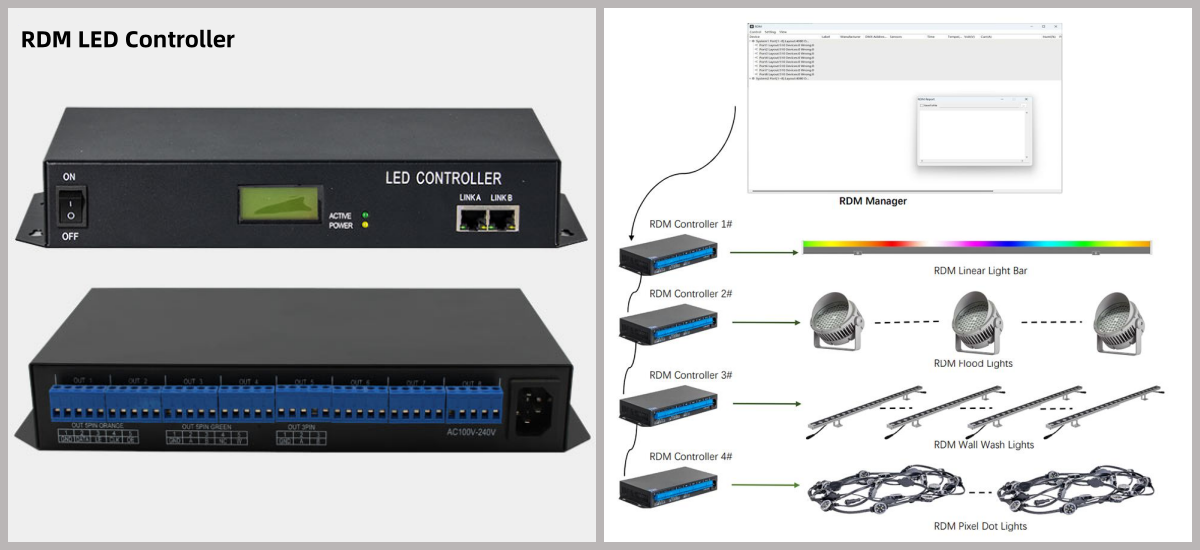

6. Controlador LED RDM DMX: supervisión y gestión en tiempo real

PresentandoSalidas de 8 puertos(100–240 VCA), el controlador RDM admite el estándar DMX512-A y el protocolo RDM completo
Los usuarios pueden monitorear parámetros en tiempo real, incluyendo temperatura, voltaje, corriente y tiempo de actividad del dispositivo, e informes de fallas.
Compatibilidad con control híbrido monocromático, de dos colores, RGB, RGBW, RGBWY y multicolor
Las características adicionales incluyen lectura/escritura remota de UID, seguimiento de la versión del firmware y detección automática de fallas con aislamiento de píxeles, lo que la convierte en una herramienta poderosa para el diagnóstico de iluminación profesional.

Energía estable: el latido de su sistema

Ningún controlador de clase mundial puede funcionar sin una energía limpia y constante. Es por eso que nuestros sistemas están diseñados para integrarse perfectamente con sistemas de nivel profesional.Fuentes de alimentación MEAN WELL. Desde modelos compactos para instalaciones simples hasta series de alta potencia y múltiples salidas para proyectos complejos, ofrecemos la fuente de alimentación MEAN WELL ideal para adaptarse a cada controlador y aplicación, garantizando la estabilidad del voltaje y la salud del sistema a largo plazo.

Integración perfecta: el papel fundamental de los cables profesionales

Una señal y una cadena de alimentación fiables son la columna vertebral de cualquier instalación estable. Nuestra serie de cables estructurados tipo T garantiza que cada conexión sea segura, eficiente y protegida.

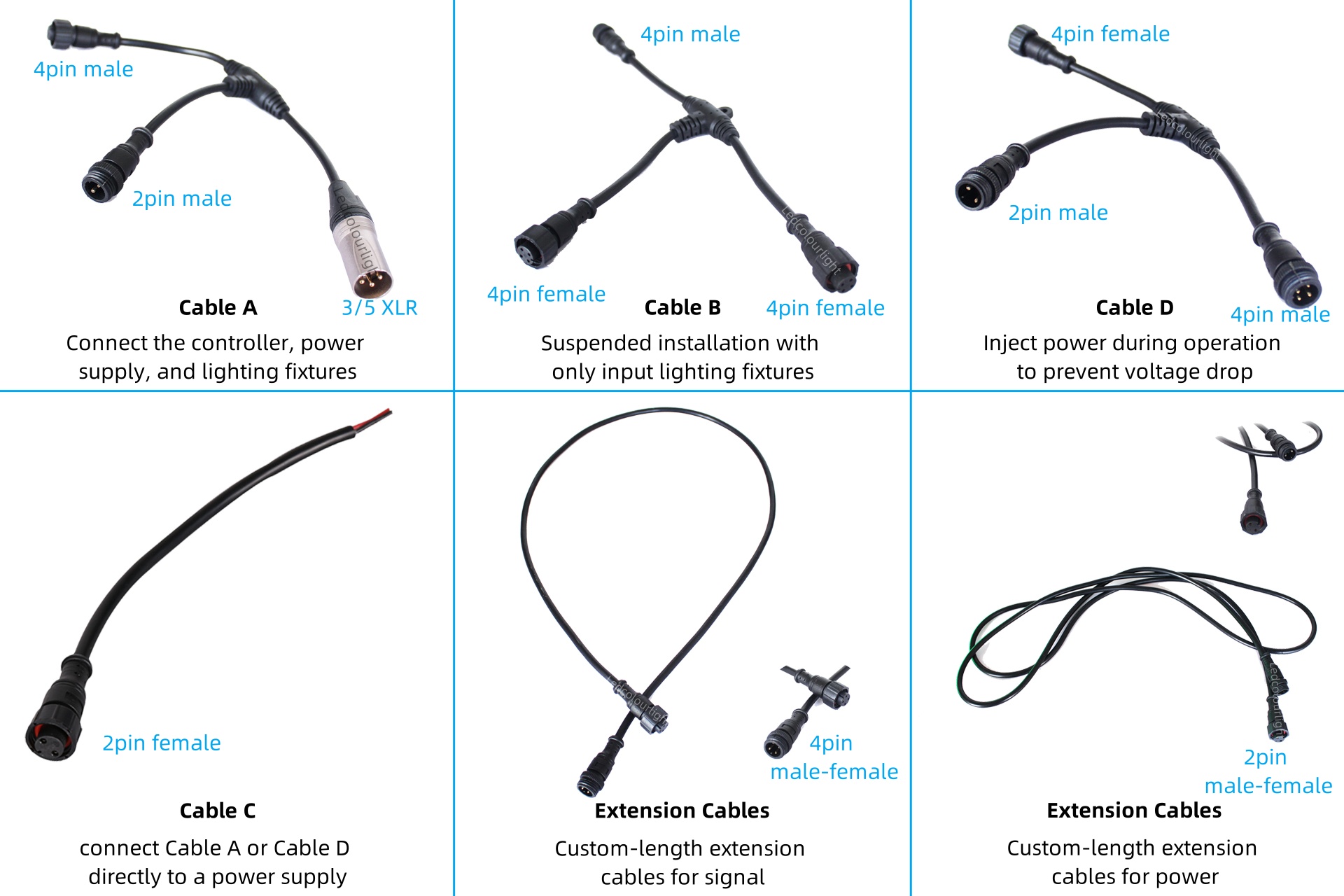

Para garantizar una transmisión confiable de señal y energía, nuestros cables de la serie T están diseñados específicamente para sistemas de control DMX/SPI.

Cable A (Controlador al dispositivo):conexión principal. Disponible como T432, T532 o T332, conecta el XLR de 3/5 pines o la salida de terminal de su controlador a la entrada de 3, 4 o 5 pines de su dispositivo, al mismo tiempo que proporciona una conexión de 2 pines para alimentación.
Cable B (para dispositivos de sólo entrada):Agiliza las instalaciones colgantes. Los cables T333, T444 y T555 permiten conectar en cadena múltiples dispositivos desde un solo tendido de cable. También está disponible en una cadena portacables con múltiples caídas para reducir drásticamente el tiempo y el costo de instalación.
Cable D (Inyección de potencia a mitad de recorrido/pierna):Combate la caída de voltaje en recorridos largos. Estos cables (T332, T442, T552) se conectan a su línea de alimentación principal en cualquier punto para suministrar energía fresca a sus dispositivos.
Cable C (Conexión de Alimentación):Un simple cable hembra de 2 pines a alambre desnudo diseñado para conectar el Cable A o el Cable D directamente a una fuente de alimentación.

Accesorios esenciales para un acabado impecable:

Extensiones:Los cables de extensión de longitud personalizada para señal o alimentación y los cables conectores de XLR a resistentes a la intemperie le brindan la flexibilidad para cubrir cualquier distancia.
Divisores de potencia (cables en Y):Distribuya fácilmente la energía desde una fuente de alimentación a varias líneas de dispositivos con cables divisores de 1 a 2, 1 a 3 o 1 a 4.
Integridad de la señal:Garantice una señal de datos limpia y estable con resistencias de terminación de 120 ohmios para sistemas de 4 y 5 pines.
Impermeabilización:Proteja los conectores no utilizados de los elementos con tapas de extremo impermeables exclusivas.

Conclusión

Para encontrar el sistema de accesorios más adecuado para su proyecto, por favorcontáctanos. Nuestro equipo está listo para brindar soporte de configuración profesional, ayudándolo a construir un sistema de iluminación brillante, estable y adaptado a sus necesidades.
